Подводная система неразрушающего контроля сварных швов ACFM U31-D (Аппарат ACFM U31-D) – один из ACFM (НК) приборов, выпускаемых TSC и предназначенных для обнаружения дефектов и определения их размеров в электропроводных материалах методом измерения полей переменного тока (технология ACFM). U31 разработан для использования под водой.

Метод измерения полей переменного тока (технология ACFM) предполагает, что в инспектируемом материале индуцируется электрический ток и измеряются характеристики магнитного поля. Теоретическое моделирование распределения поля позволяет оценить размеры дефектов, не прибегая к калибровке.

Технология ACFM идеально подходит для обнаружения дефектов и определения их размеров, когда электрический контакт невозможен или нежелателен. Применение данного метода имеет особое значение для быстрого сканирования с помощью одного или нескольких датчиков, а также для определения размеров дефектов через слой ржавчины и краски.

Главной особенностью, отличающей ACFM от других электромагнитных технологий – это использование входного электромагнитного поля, которое является локально однонаправленным и имеет постоянную напряженность.

Это дает ряд существенных преимуществ:

• Становится возможным аналитическое моделирование воздействия дефектов на поле. Это позволяет определить размеры дефекта только по показаниям датчика вблизи дефекта. Другие методы опираются на процедуру калибровки с использованием насечек, что, как известно, надежностью не отличается.
• Резкие изменения проницаемости или проводимости (например, в сварном шве) очень мало влияют на показания датчиков, поскольку направление тока можно сделать нормальным к поверхности раздела. В методах, которые используют неоднородное поле, такой переход вызывает сильный сигнал датчика.
• Изменения полного сопротивления катушки датчика при удалении от инспектируемой поверхности относительно невелики, поскольку как напряженность входного поля, так и результирующие сигналы от дефекта ослабляются гораздо в меньшей степени при использовании однородного входного поля.

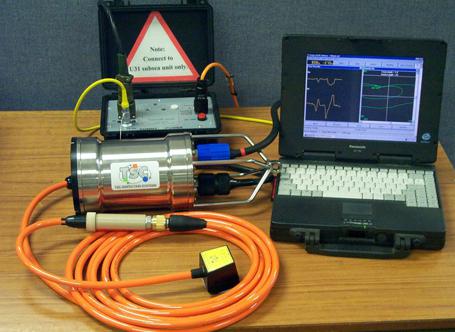

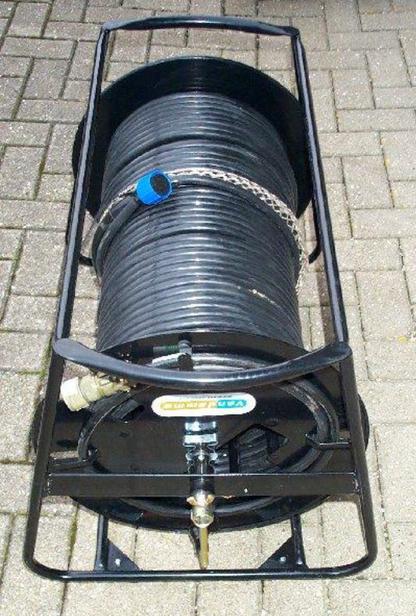

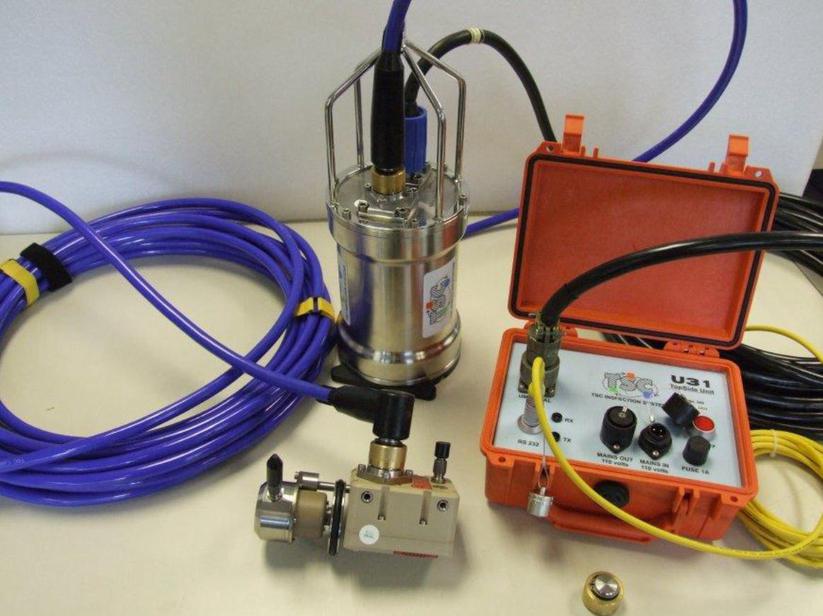

U31 предназначен, прежде всего, для подводного использования. U31 состоит из подводного электронного блока, который через кабель-трос подключается к поверхностному модулю системы, получающему питание от сети. Прибор гораздо меньше и легче, чем предыдущие подводные модели (U11 и U21). К U31 можно подключать как одиночные аппараты ACFM, так и сенсорный блок (до 16 каналов). Помимо размера, основным отличием от U21 является то, что только к U31 можно подключить один датчик единовременно, а также он не может использоваться в соответствии с технологией ACPD.

Как и прибор для поверхностного применения AMIGO, U31 использует активные датчики, т.о. аппараты ACFM, предназначенные для U21,не могут быть использованы для U31.

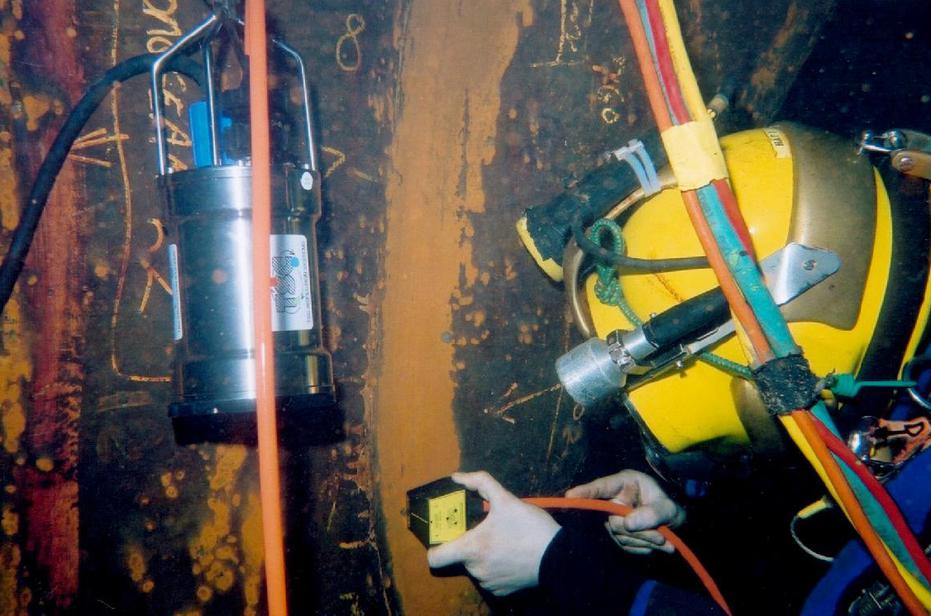

U31D предназначен для инспекции, проводимой водолазом, и имеет ограничение по глубине350 м.

U31R предназначен для инспекции, проводимой с помощью ТПА. В стандартном исполнении он имеет ограничение по глубине 350 м, аналогичен U31D, за исключением того, что кабель-трос ТПА используется вместо отдельного кабель-троса. Глубоководная версия (глубина до 2000 м) также аналогична, но подводный корпус больше и тяжелее.
